DXDF60C粉劑自動包裝機是星火DXDF自動包裝機系列中的一種，此系列包裝機都是由主傳動、拉袋（包裝袋的拉動）、供紙（包裝材料的供送）、制袋、熱封及切斷、色標定位與光電跟蹤補償、計量、電器控制等幾部分組成。
一、主傳動部分
主傳動部分由主電機提供動力，通過調速輪、三角皮帶及減速機驅動分配軸旋轉，使得拉袋、熱封、切斷、計量充填等部分同步協調工作，完成整個包裝過程。
二、拉袋部分（包裝袋的拉動）
1、C型機的拉袋裝置
此類機型的拉袋動作是通過拉袋電機(步進電機)帶動主動滾輪軸旋轉完成拉袋動作。拉袋長度的改變是通過在包裝機控制器的顯示屏上進行數值設定來實現的。旋轉螺母座上的螺栓調整兩滾輪之間的壓力。
C型機拉袋部分示意圖
2、Z型機（旋轉刀）的拉袋裝置
此類機型的拉袋動作是通過拉袋電機(步進電機)帶動主動滾輪軸旋轉完成拉袋動作。拉袋長度的改變是通過在
包裝機控制器的顯示屏上進行數值設定來實現的。旋轉六角頭螺栓調整兩滾輪之間的壓力。

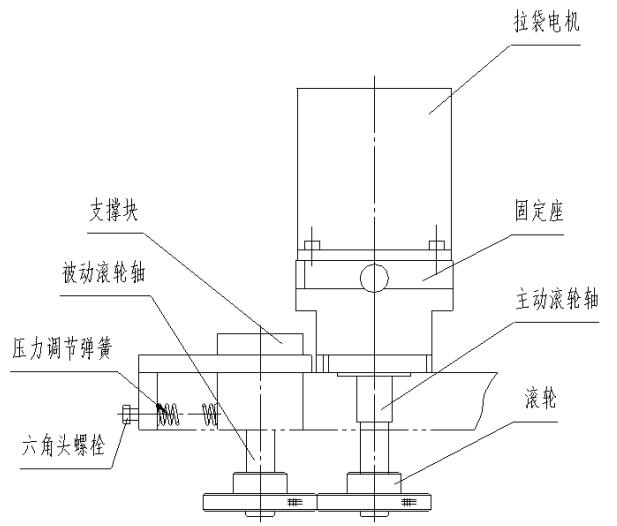

Z型機（旋轉刀）機型拉袋部分示意圖
三、供紙部分（包裝材料的供送）
在滾輪向下拉動包裝袋的時候，由于包裝材料的移動，帶動控制桿向上移動，使控制桿離開接近開關，由接近開關向控制電路發出信號，使供紙電機運轉輸送包裝材料，由此控制桿因自重下落，使控制桿靠近接近開關，供紙電機停止運轉，如此循環，
DXDF60C粉劑自動包裝機自動完成供送包裝材料的全過程。
四、制袋部分
包裝材料通過成形器（制袋器）后，成形為包裝袋成品形狀，為裝填被包裝物料做好準備。成形器（制袋器）采用不銹鋼材料制造，外部用于袋成形，內部用于輸送被包裝物料。
五、熱封及切斷部分
分配軸上的熱封凸輪驅動左、右主動轉臂，C型機主動轉臂以上軸為中心擺動，Z型機主動轉臂以各自上軸為中心擺動，固定在左、右主動轉臂上的臂板及左、右熱封器體；左、右切刀；切易撕口刀；除氣板等，隨左、右主動轉臂擺動，對成形后的包裝袋進行熱壓封合及切斷。右熱封器體上裝有鋼字頭，在熱壓封合的同時，將批號或生產日期壓印在包裝成品袋上。（安裝有色帶式熱打碼機的機器，則沒有鋼字頭。）
六、色標定位與光電跟蹤補償部分
為了保證包裝成品袋上商標圖案的完整，通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時，可用光電開關（電眼）對色標進行跟蹤定位，通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止，達到包裝成品商標圖案完整準確。
七、計量部分
當分配軸旋轉時，分配軸上的充填發訊凸輪，通過充填接近開關發出充填信號，控制充填電機帶動充填螺桿旋轉完成計量充填過程。在包裝機控制器上進行數字設定來調節包裝容量。
八、電氣控制部分
控制面板上裝有保證機器正常運轉及實現所需功能的操作開關、控制儀表、指示裝置。電控箱內裝有整機的控制電路。
